Трансформаторы тока

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛО-10 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

Климатическое исполнение У, Т или УХЛ категория размещения 2 или 3 по ГОСТ 15150-69.

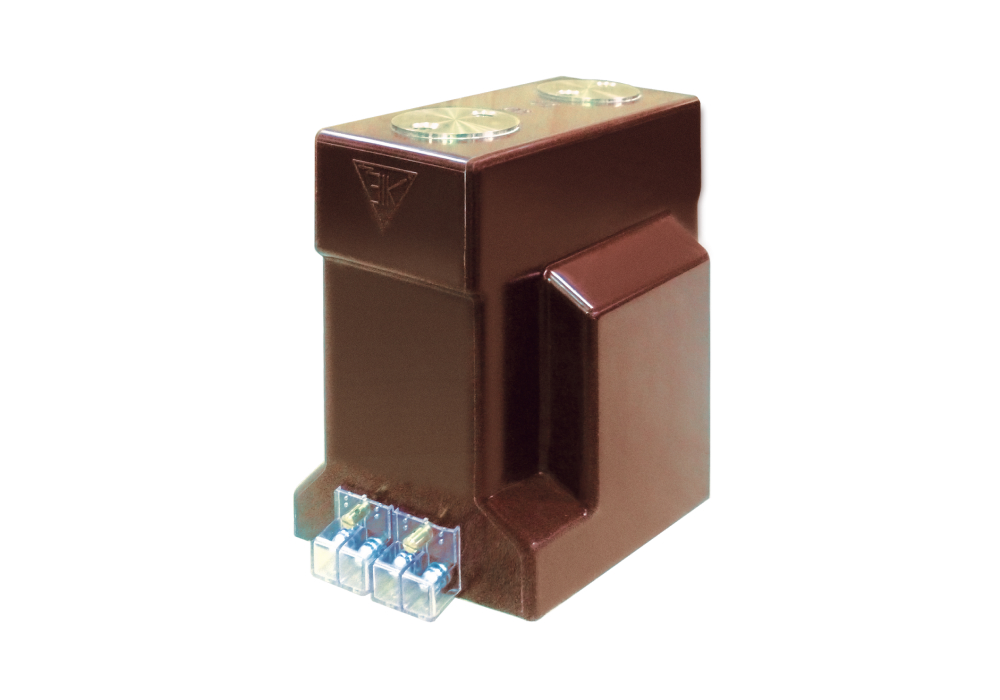

Трансформатор тока ТЛО-10 М11

Заказать

Опорного типа

ТЛО(ТОЛ)-10 на 3-10 кВ

ТЛО(ТОЛ)-24 на 20-24 кВ

ТЛО(ТОЛ)-35 на 35 кВ

Заказать

Проходного типа

ТЛП(ТПЛ)-10-1 на 6-10 кВ

ТЛП(ТПЛ)-10-2 на 6-10 кВ

ТЛП(ТПЛ)-10-3 на 6-10 кВ

ТЛП(ТПЛ)-10-4 на 6-10 кВ

ТЛП(ТПЛ)-10-5 на 6-10 кВ

ТЛП(ТПЛ)-10-6 на 6-10 кВ

Заказать

Встроенного типа

ТВ-ЭК(ТВ) на 0,66-750 кВ

ТВ

ТШЛГ

GSR

SB-0,8

Заказать

Промежуточный

ТПЛ-0,66

ТДЛ-0,66

ТТ-0,66

ТКЛМ-0,66

ТТА-0,66

ТТВ-0,66

Заказать

Нулевой последовательности

ТЗЛК-0,66

ТЗЛКР-0,66 разъемный

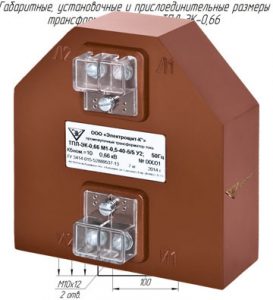

ТПЛ-ЭК-0,66

ТЗЛМ

ТЗЛК

ТДЛ-0,66

Заказать

Наружной установки

ТЛ-ЭК-35

Заказать

Шинного типа

ТШ(ТШ)-ЭК-0,66

ТШЛ-0,66

ТНШЛ-0,66

ТШЛМ

Заказать

Полезная информация

Руководство по эксплуатации

Паспорт изделия

Сертификаты

Бланк опросного листа

Наименование	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток	до 2
Номинальные вторичные нагрузки cosϕ=0,8
Обмотки для измерения, В·А	от 1 до 10
Обмотки для защиты, В·А	от 1 до 15
Номинальный класс точности, согласно ГОСТ 7746
Обмотки для измерений	0,2S; 0,2; 0,5S; 0,5; 1; 3
Обмотки для защиты	5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для защиты	от 2 до 10
Номинальный коэффициент безопасности приборов КБном обмотки для измерений	от 3 до 30
Ток односекундной термической стойкости, кА, при номинальном первичном токе
50 А	5
75-100 А	10
150 А	15
200 А	20
300 А	31,5
400-1500 А	40
Ток электродинамической стойкости, кА, при номинальном первичном токе
50 А	12,8
75-100 А	26
150 А	39
200 А	52
300 А	81
400-1500 А	100
Масса, кг, не более	15

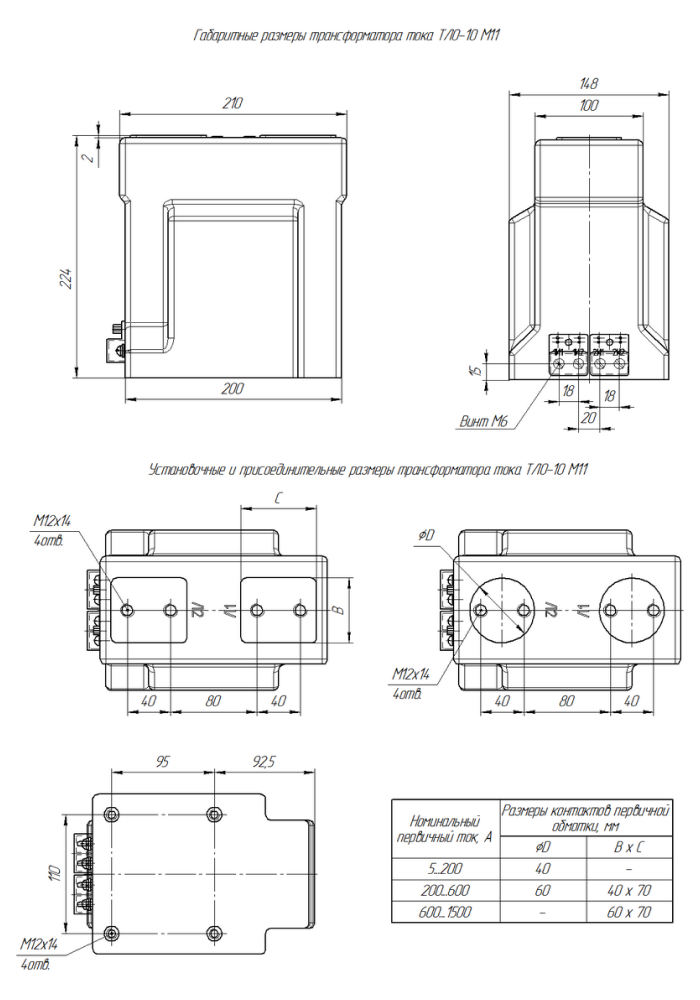

Габаритные размеры, (ДхШхВ)	210х148х224
