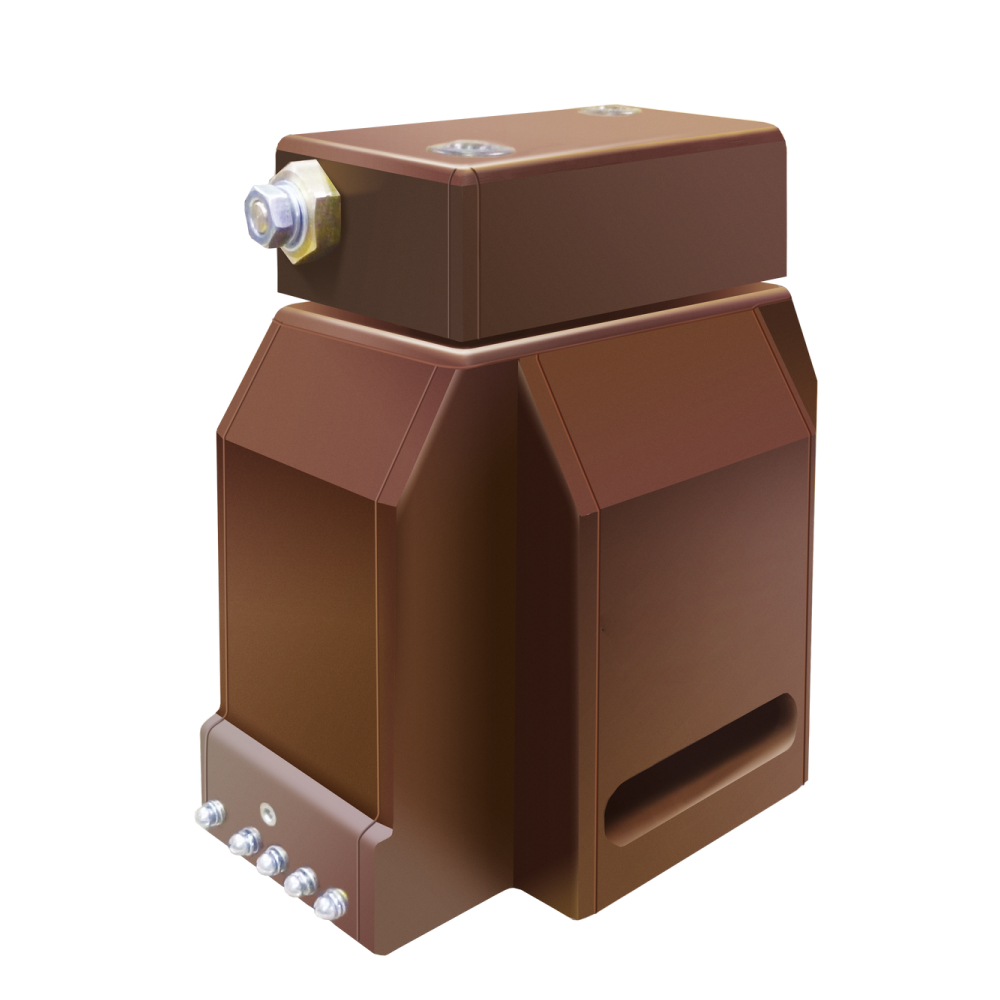

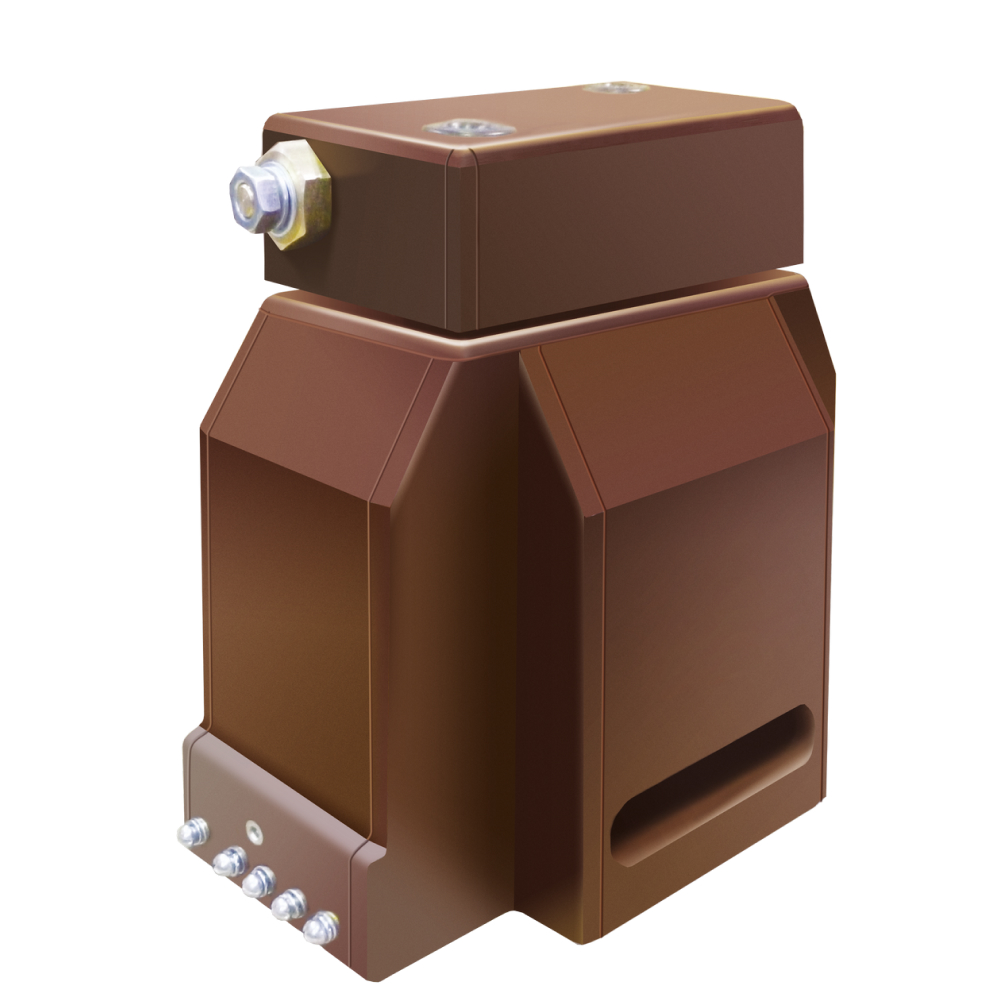

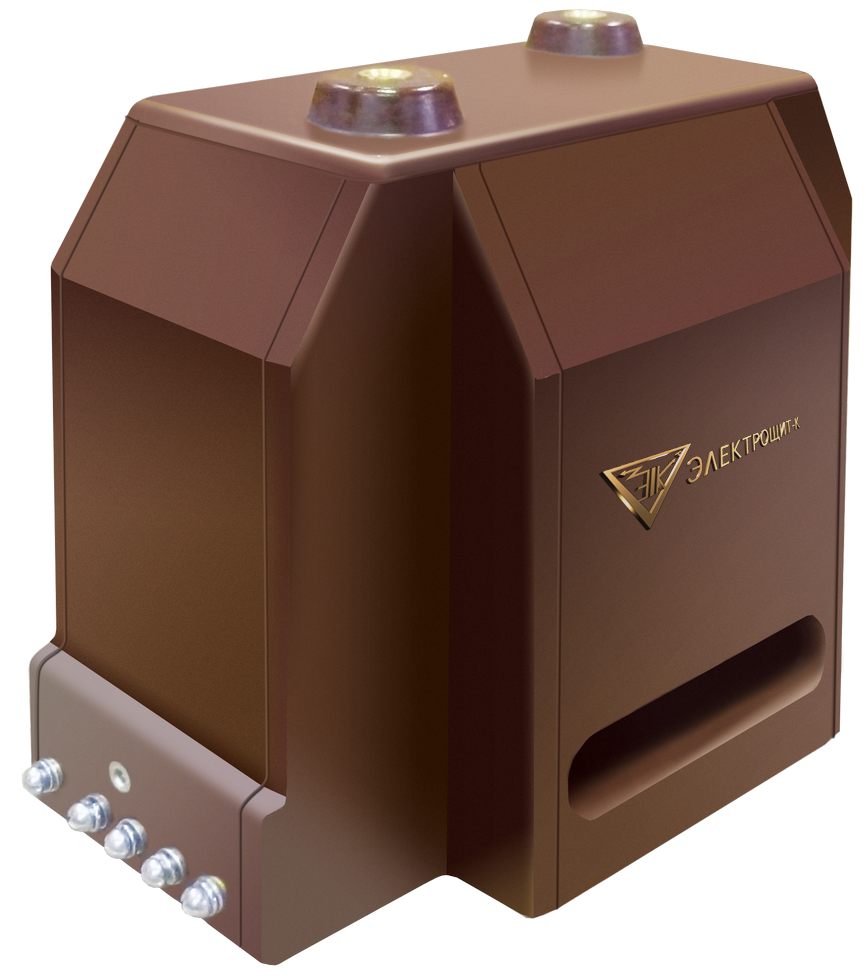

Трансформаторы ОЛСП-ЭК
Трансформаторы напряжения однофазные силовые ОЛСП-ЭК изготавливаются по ТУ 3414-005-52889537-14.
Трансформаторы изготавливаются с предохранительным устройством с литой изоляцией в различных вариантах конструктивного исполнения, обозначаемых буквами и цифрами.
Выбор габарита обусловлен сочетанием количества обмоток и требуемых технических параметров.
Срок службы не менее 30 лет.
Гарантийный срок эксплуатации 5 лет.
Подзаголовок Пример записи условного обозначения
ОЛСП-ЭК-6 М1– 0,63/6 У3 (6,3 кВ) б, ТУ 3414-005-52889537-14
- М1 – габарит трансформатора;
- 0,63 – номинальная мощность на ответвлениях 100 и 220 В;
- 6 – класс напряжения;
- У – климатическое исполнение;
- 3 – категория размещения;
- 6,3 – номинальное напряжение первичной обмотки;
- Б – уровень изоляции.
|
Наименование |
Значение |
|||
|
Номинальная мощность, кВ*А |
0,63 |
1,25 |
||
|
Класс напряжения, кВ |
6 |
10 |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6; 6,3; 6,6 |
10; 10,5;11 |
6; 6,3; 6,6 |
10; 10,5;11 |
|
Номинальный ток первичной обмотки, А |
0,11; 0,11; 0,1 |
0,07; 0,065; 0,06 |
0,22; 0,2; 0,2 |
0,13; 0,125; 0,12 |
|
Номинальное напряжение вторичной обмотки, В** |
||||
|
х-а1 |
100 |
|||
|
х-а2 |
209 |
|||
|
х-а3 |
220 |
|||
|
х-а4 |
231 |
|||
|
Номинальный ток вторичной обмотки, А** |
||||
|
х-а1 |
6,3 |
12,5 |
||
|
х-а2 |
3,01 |
5,98 |
||
|
х-а3 |
2,86 |
5,68 |
||
|
х-а4 |
2,72 |
5,41 |
||
|
Допустимая перегрузка по току, % |
10 |
|||
|
Ток холостого хода, А, не более |
0.99 |
1,98 |
||
|
Потери холостого хода, Вт, не более |
50 |
|||
|
Напряжение короткого замыкания, % |
5,5 |
|||
|
Потери короткого замыкания, Вт, не более |
55 |
|||
|
Допуски на основные характеристики |
||||
|
на ток холостого хода |
+30% |
|||
|
на потери холостого хода |
+15% |
|||
|
на потери короткого замыкания |
+10% |
|||
|
на напряжение короткого замыкания |
+10% |
|||
|
Номинальная частота, Гц |
50 или 60* |
|||
|
Схема и группа соединения обмоток |
1/1-0 |
|||
|
Класс изоляции по нагревостойкости |
«В» |
|||
|
Масса, кг не более |
30 |
|||
|
Габаритные размеры, (ДхШхВ) |
302х180х311 |
|||
*для трансформаторов напряжения, предназначенных для поставок на экспорт.
**предельное отклонение коэффициента трансформации на отпайке 100В ±3%, на остальных ответвлениях ±1%.
